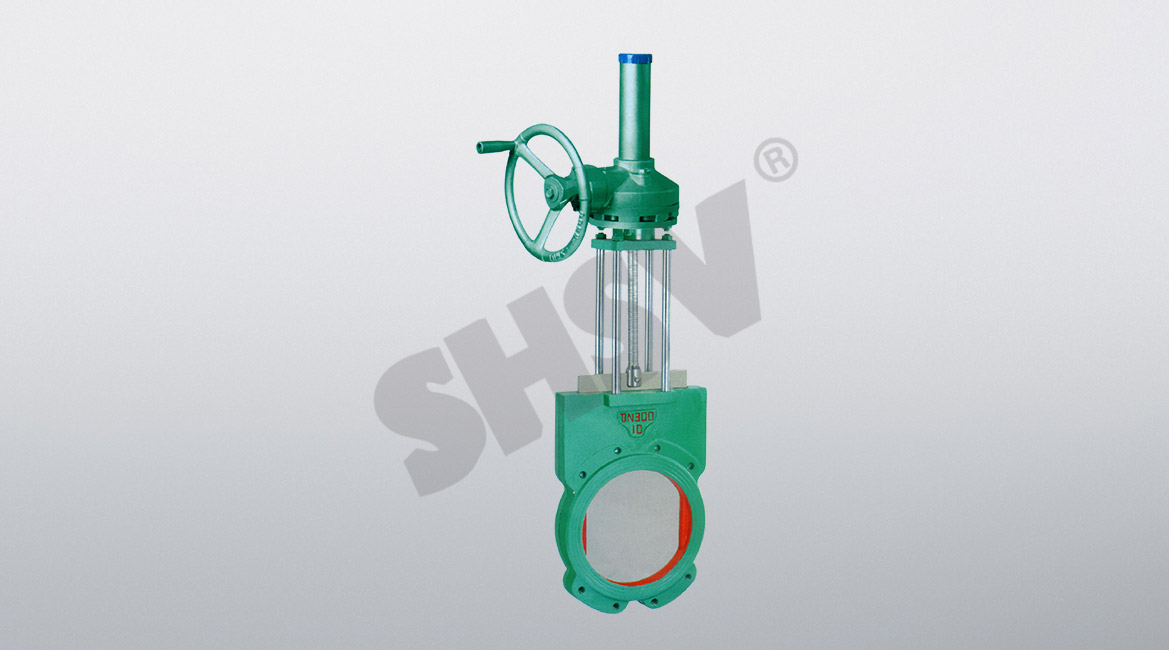

傘齒輪漿液閥
產品型號：PZ573X
公稱通徑：NPS 2"～32"、DN50～800mm
壓力范圍：CL150、PN1.0～16.0MPa
工作溫度：-10℃~120℃
主體材質：碳鋼、不銹鋼
設計標準：API 600、API6D、ASME B16.34、GB/T 12234
結構長度：ASME B16.10、API6D、GB/T 12221
連接標準：ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592
壓力試驗：API 598、GB/T 13927、JB/T 9092
壓力-溫度等級：ASME B16.34 、GB/T 12224

[基本信息]

       傘齒輪漿液閥 刀型閘閥具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，可在工作壓力1.0MPa-2.5MPa，使用溫度-29-650℃情況下正常工作。


[主要外形及連接尺寸]

MPa

DN

L

D

D1

H

N-M

1.0

50

40

125

95

425

4-M16

65

40

145

 110

475

4-M16

80

50

 160

 127

505

8-M16

100

50 180

 149

580

8-M16

125

 50

210

 174

655

8-M16

150

 60

240

 199

745

8-M20

200

 60

295

 250

890

8-M20

250

 70

350

 310

1125

12-M20

300

 70

400 360

1325

12-M20

350

96 460 416

 1480

16-M20

400

100 515 466

 1645

16-M24
